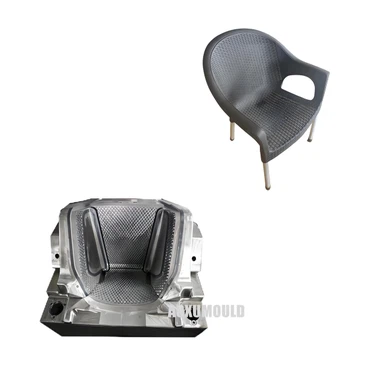

A قالب حقن الكرسيهي أداة معقدة ودقيقة عادة ما يتم بناؤها في نصفين يجتمعان في خط الفراق (PL). يضمن هيكله أن يتم تشكيل البلاستيك المنصهر ، وتبريده ، وإخراجه لتشكيل مكونات كرسي متينة (مقعد ، مسند الظهر ، الأجزاء الأساسية). تشمل العناصر الهيكلية الرئيسية:
جوهر &. لوحات التجويف (A - Side & B -):
لوحة التجويف (A - نصف / نصف ثابت): يتصاعد إلى بلاتين ثابتة لآلة صب الحقن. يحتوي على تجويف (الانطباع الإناث) الذي يحدد الشكل الخارجي لجزء الكرسي.
اللوحة الأساسية (B - الجانب / النصف المتحرك): يتصاعد إلى Platen المتحرك. يحتوي على الأساس (نتوء الذكور) الذي يحدد الشكل والميزات الداخلية لجزء الكرسي. ينزلق بعيدا بعد صب لفتح القالب.
قاعدة العفن:
لوحات الدعم: توفير الصلابة الهيكلية.
فاصل/كتل الدعم: إنشاء مساحة لأنظمة طرد.
الإسكان القاذف: يحتوي على آلية القاذف.
نظام الحقن:
جلبة تنبر: يتلقى البلاستيك المنصهر من فوهة الماكينة.
المتسابقين: القنوات التي توزع البلاستيك من Sprue إلى البوابات.
البوابات: نقاط دخول يتم التحكم فيها في التجويف (على سبيل المثال ، بوابات الحافة ، بوابات النفق ، بوابات المروحة الكبيرة الشائعة للكراسي).
نظام التبريد (التحكم في درجة الحرارة):
قنوات التبريد: ممرات مُصنّعة في جميع أنحاء النواة والتجويف واللوحات للتبريد المتداول (الماء أو الزيت). حاسمة للتبريد الموحد وتقليل وقت الدورة في أجزاء الكرسي الكبيرة.
نظام طرد:
دبابيس القاذف: الأكثر شيوعا. ادفع الجزء المتصل قبالة القلب.
القاذفات الأكمام: تستخدم حول دبابيس أو رؤساء أساسية.
قاذفات الشفرة: للأضلاع الرقيقة أو الأسطح الطويلة.
لوحة متجرد: تستخدم في بعض الأحيان لأجزاء كبيرة مع السحوبات العميقة أو الحد الأدنى من زوايا المسودة.
لوحة القاذف لوحة ولوحة القاذف: امسك وقيادة مكونات القاذف.
دبابيس الإرجاع: ادفع نظام القاذف مرة أخرى بعد الطرد.
الينابيع: مساعدة دبوس الإرجاع.
توجيه و. نظام المحاذاة:
دبابيس وبطانات القائد: محاذاة على وجه التحديد نصفي العفن أثناء الإغلاق.
التعشيق: منع التحول الجانبي بين اللوحات تحت ضغط التثبيت.
نظام تنفيس:
أخاديد/قنوات التنفس: القنوات الضحلة (عادةً <0.03 مم عمق) في خط الفراق وحول دبابيس/شرائح القاذف للسماح للهواء/الغاز المحاصرين بالهروب أثناء الحقن.
الفتحات المعدنية التي يسهل اختراقها: تستخدم في الأضلاع العميقة أو المناطق الإشكالية.
أنظمة الشرائح (للتخفيضات):
دبابيس الزاوية (دبابيس CAM): قم برفع الشرائح بشكل عمودي على اتجاه فتح القالب.
الشرائح: امسك النوى أو إدراج تشكل عمليات تقويض (على سبيل المثال ، مساند الذراعين المعقدة ، التفاصيل الجانبية ، المقاطع الداخلية).
ارتداء لوحات: تقليل الاحتكاك على الأسطح المنزلق.
الأقفال (كتل الكعب): امسك الشرائح بشكل آمن ضد ضغط الحقن.
إرجاع الينابيع/الأقفال: تأكد من تراجع الشرائح بشكل صحيح عندما يفتح القالب/يغلق.
المصاعد (للاتصالات الداخلية):
آليات الزاوية تتحرك مع طرد لتشكيل/إطلاق عمليات تقويض داخلية (على سبيل المثال ، داخل قذيفة المقعد).
إدراج أنظمة:
إدراج العفن: الكتل القابلة للإزالة (في كثير من الأحيان الصلب المصبوبة) تشكل ارتفاع - ميزات التآكل أو المعقدة داخل النواة أو التجويف.
كرسي - اعتبارات محددة:
مساحة السطح الكبيرة: تتطلب أنظمة تبريد قوية حتى للتحكم في درجة الحرارة وتقليل الصفحات الحرارية.
الجدران الرقيقة: يتطلب التحكم الدقيق في ملء العفن والتنفيس.
الهندسة المعقدة و. عمليات التقويض: غالبًا ما تستلزم شرائح متعددة ، أو رعاة ، أو خطوط فراق معقدة.
قوة التثبيت عالية: بسبب المساحة الكبيرة المتوقعة.
تدفق المواد: تتطلب مسارات التدفق الطويل وضع بوابة دقيقة وتصميم عداء.
متانة:قالب كرسييجب على S مقاومة أحجام الإنتاج المرتفعة. الصلب الصلب شائع للمكونات الحرجة.
