مرحبًا يا من هناك! كمورد لقوالب Dustbin ، غالبًا ما يتم سؤالك عن تصميم نظام التبريد لهذه القوالب. إنه جانب حاسم يمكن أن يؤثر بشكل كبير على جودة وكفاءة عملية تصنيع Dustbin. لذلك ، دعنا نغوص في وينشئ ما يدور حوله تصميم نظام التبريد لقالب Dustbin.
أولاً ، لماذا نظام التبريد مهم للغاية؟ حسنًا ، عندما نكون صناديق القمامة باستخدام هذه القوالب ، يتم حقن البلاستيك المنصهر في تجويف القالب. بمجرد أن يكون هناك ، يجب أن يبرد وتصلب لاتخاذ شكل صندوق القمامة. إذا لم يتم إدارة عملية التبريد بشكل صحيح ، فيمكننا أن ننتهي بكل أنواع المشاكل. على سبيل المثال ، يمكن أن يؤدي التبريد غير المتكافئ إلى التزييف أو الانكماش أو حتى الشقوق في المنتج النهائي. هذا بالتأكيد ليس ما نريده ، خاصة عندما نهدف إلى دبابات عالية الجودة.
المبدأ الأساسي لنظام التبريد في قالب دببة هو إزالة الحرارة من البلاستيك المنصهر بأكبر قدر ممكن من الكفاءة. عادة ما يتم ذلك عن طريق تداول وسيط التبريد ، والأكثر شيوعًا من خلال القنوات في القالب. يمتص الماء الحرارة من البلاستيك ويحمله بعيدًا ، مما يسمح للبلاستيك بالتبريد والتوطيد.
الآن ، دعنا نتحدث عن الأنواع المختلفة من قنوات التبريد. هناك بعض التصميمات الشائعة ، ولكل منها إيجابيات وسلبيات خاصة بها.
واحدة من أبسط التصميمات هي القناة المستقيمة - من خلال التبريد. هذه مجرد ثقوب مستقيمة يتم حفرها من خلال القالب. من السهل تصنيعها ، مما يعني أنها تكلفة - فعالة. لكن المشكلة هي أنها قد لا توفر التبريد الأكثر اتساقًا. يمكن أن يختلف تأثير التبريد اعتمادًا على المسافة من مدخل القناة ومنفذها. لذلك ، في بعض أجزاء القالب ، قد يبرد البلاستيك بشكل أسرع من غيرها ، مما يؤدي إلى المشكلات التي ذكرتها سابقًا.
نوع آخر هو قناة تبريد الحرس. في هذا التصميم ، يتم وضع الحواجز داخل قنوات التبريد لتوجيه تدفق ماء التبريد. هذا يساعد على تحسين توحيد التبريد لأنه يجبر الماء على التدفق بالتساوي حول تجويف القالب. ومع ذلك ، فإن الحواجز يمكن أن تجعل عملية التصنيع أكثر تعقيدًا ومكلفة.
هناك أيضا قناة التبريد الحلزونية. كما يوحي الاسم ، هذه القنوات في شكل حلزوني. أنها توفر توازن جيد بين التبريد الموحد وسهولة التصنيع. يسمح الشكل الحلزوني لماء التبريد بتغطية مساحة أكبر من تجويف القالب ، مما يساعد على تبريد البلاستيك بشكل متساوٍ.
عند تصميم نظام التبريد لقالب Dustbin ، نحتاج إلى النظر في عدة عوامل. حجم وشكل دببة الحاسمة. سيتطلب صندوق القمامة الأكبر نظام تبريد أكثر تعقيدًا للتأكد من أن جميع أجزاء البلاستيك باردة بالتساوي. على سبيل المثال ، إذا كنا نصنعقالب عجلات العجلات، والتي عادة ما تكون أكبر ولديها ميزات أكثر تعقيدًا مثل العجلات والمقابض ، نحتاج إلى تصميم قنوات التبريد بطريقة يمكن أن تبرد هذه المناطق بشكل فعال.
مادة القالب تهم أيضا. مواد مختلفة لها توصيلات حرارية مختلفة. سوف ينقل القالب المصنوع من مادة ذات توصيل حراري عالي الحرارة بسرعة أكبر إلى ماء التبريد ، مما قد يؤدي إلى تسريع عملية التبريد.
معدل التدفق ودرجة حرارة مياه التبريد هي أيضا معلمات مهمة. يمكن أن يزيد معدل التدفق الأعلى من معدل نقل الحرارة ، ولكنه يتطلب أيضًا المزيد من الطاقة لضخ المياه. نحتاج إلى العثور على التوازن الصحيح لضمان تبريد فعال دون استخدام الكثير من الطاقة. تؤثر درجة حرارة ماء التبريد أيضًا على معدل التبريد. إذا كان الماء بارد جدًا ، فقد يتسبب ذلك في تبريد البلاستيك بسرعة كبيرة على السطح ، مما قد يؤدي إلى عيوب سطحية. من ناحية أخرى ، إذا كان الماء دافئًا جدًا ، فستكون عملية التبريد بطيئة جدًا.

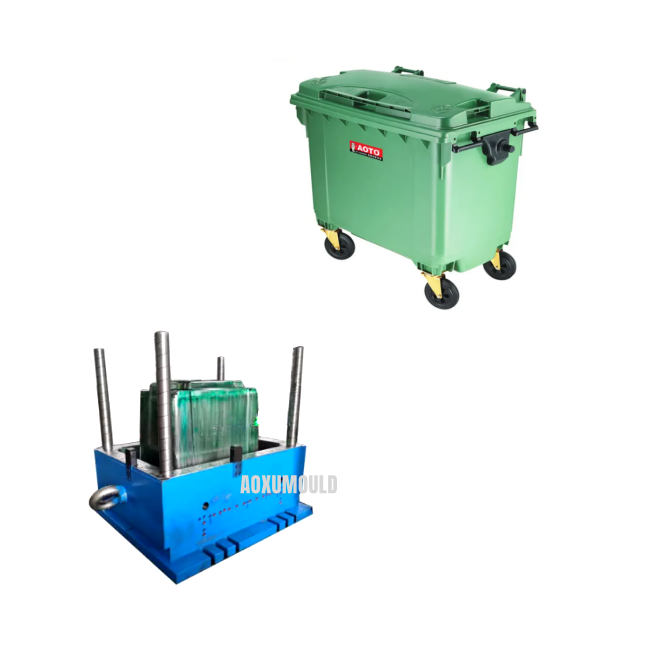

دعونا نلقي نظرة على بعض الأمثلة العالمية الحقيقية. لالقمامة المطبخ يمكن العفن، وهو أصغر نسبيًا في الحجم ، قد يكون تصميم قناة التبريد بسيطًا بسيطًا. لا تتطلب هذه القوالب الأصغر الكثير من التعقيد في نظام التبريد لأن نقل الحرارة أقل تحديا. يمكن أن توفر القنوات المستقيمة - من خلال القنوات تبريدًا كافيًا لتوحيد البلاستيك في فترة زمنية معقولة.

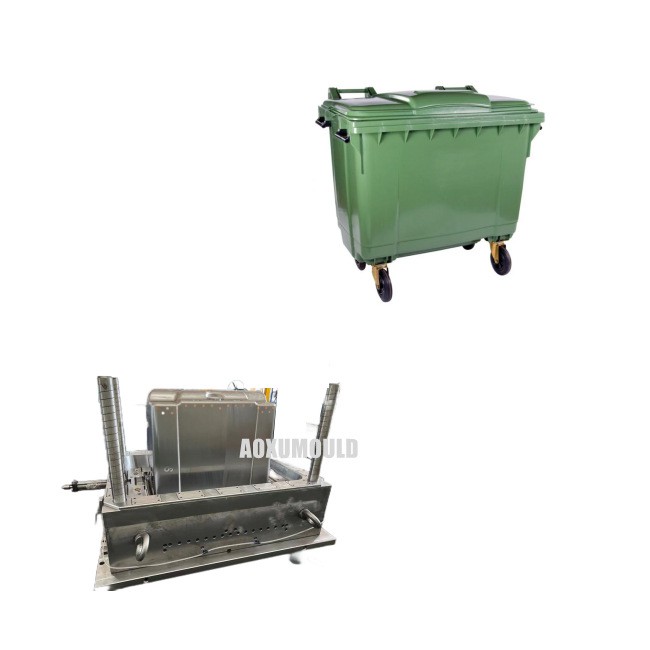

ومع ذلك ، لالعفن عجلات بن، قد نحتاج إلى استخدام مجموعة من تصميمات قنوات التبريد المختلفة. يعني الحجم الأكبر والشكل الأكثر تعقيدًا أننا بحاجة إلى ضمان تبريد موحد في جميع أنحاء تجويف القالب بأكمله. قد نستخدم قنوات التبريد أو الحلزونية في المناطق التي يلزم تبريدها أكثر دقة ، مثل المناطق حول العجلة والمقبض.
بالإضافة إلى تصميم قنوات التبريد ، نحتاج أيضًا إلى الانتباه إلى اتصال نظام التبريد وختمه. لا يمكن للتسربات في نظام التبريد أن تضيع ماء التبريد فحسب ، بل تتسبب أيضًا في تلف القالب والمعدات المحيطة. لذلك ، تعد الأختام والاتصالات المناسبة ضرورية لضمان موثوقية نظام التبريد.
جانب آخر هو صيانة نظام التبريد. بمرور الوقت ، يمكن أن تسد قنوات التبريد مع الحطام أو النطاق. هذا يمكن أن يقلل من تدفق ماء التبريد ويؤثر على كفاءة التبريد. من الضروري التنظيف والصيانة المنتظمة للحفاظ على نظام التبريد في حالة عمل جيدة.
لتلخيصها ، يعد تصميم نظام التبريد لقالب Dustbin جزءًا معقدًا ولكنه حيوي من عملية التصنيع. إنه يتطلب دراسة متأنية للعوامل المختلفة مثل حجم وشكل دببة ، ومواد القالب ، وخصائص وسيط التبريد. من خلال اختيار تصميم قناة التبريد المناسبة وضمان التثبيت والصيانة المناسبين ، يمكننا إنتاج أدوات دبلة عالية الجودة بكفاءة.
إذا كنت في السوق لقوالب Dustbin وكنت مهتمًا بمعرفة المزيد حول تصميمات نظام التبريد لدينا ، أو إذا كان لديك أي متطلبات محددة لمشروع تصنيع Dustbin الخاص بك ، فلا تتردد في التواصل. نحن هنا لمساعدتك في العثور على أفضل حل لاحتياجاتك والتأكد من أن إنتاج Dustbin الخاص بك يعمل بسلاسة.
مراجع:
- "كتيب صب البلاستيك" بقلم دومينيك بوغدانسكي
- "تصميم القالب لعلاج حقن البلاستيك" من قبل بول أ. تيرنر
